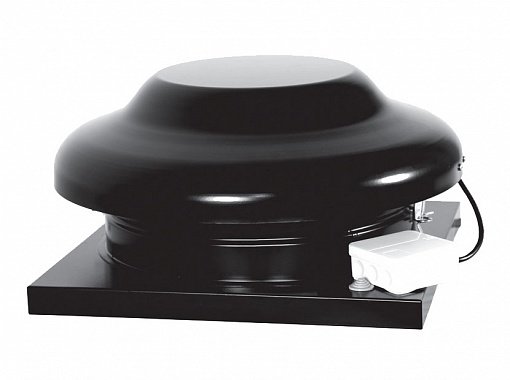

Вентилятор крышный RMHE 220/400

Область применения
Крышные вентиляторы серии RMH применяются для перемещения воздуха в системах вытяжной вентиляции жилых, общественных и производственных помещений.
Вентиляторы предназначены для наружной установки. Могут монтироваться на плоские и косые крыши только с горизонтальной ориентацией основания вентилятора.
Оборудование используется в системах вентиляции и кондиционирования для вытяжки из помещения только чистого воздуха (без химических соединений,
вызывающих коррозию металла; без агрессивных веществ к цинку, пластмассе, резине; без твердых, липких и волокнистых веществ).
Не допускается использовать устройства для транспортировки воздуха:
— содержащего «тяжелую» пыль, муку и т.п.;
— имеющего повышенную влажность (например, в ванных комнатах);
— содержащего пары кислот, спиртов, органических растворителей, лаков и др. вредных примесей (например, на машиностроительных и химических производствах).

Описание

Корпус вентиляторов серии RMH изготовлен из высококачественной стали с порошковой окраской.
Вентиляторы оборудованы высокоэффективной крыльчаткой с назад загнутыми лопатками и асинхронным двигателем с внешним ротором IP44, клеммная коробка IP54.
Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя.
Электродвигатель с рабочим колесом статически и динамически сбалансированы.
Шариковые подшипники двигателя не требуют техобслуживания.
Защита двигателя вентилятора осуществляется встроенными термореле с автоматическим перезапуском.
Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов
скорости MTY, SRE. Для этого оборудования не применяется преобразователь частоты.
К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.

Пуск
Пуск оборудование может производить только обученный и квалифицированный персонал.
Перед включением оборудования необходимо убедиться, что цепь питания соответствует указанным на наклейке данным.
Перед включением оборудования необходимо убедиться, что оборудование подключено к источнику электричества в соответствии со схемой подключения,
изображенной в данном документе и под крышкой коробки электрического подключения.
Перед включением оборудования необходимо убедиться, что соблюдены все вышеприведенные указания по технике безопасности и монтажу.
Включив оборудование, необходимо убедиться, что двигатель крутится равномерно, не вибрирует и не издает постороннего шума.
Включив оборудование, необходимо убедиться в том, создаваемый оборудованием воздушный поток соответствует направлению воздуха, указанному на корпусе.
Необходимо проверить, не превышает ли рабочий ток двигателя максимального тока (указано на наклейке изделия).
Необходимо проверить, не греется ли двигатель.
Запрещено включать и выключать вентилятор так часто, что происходит перегрев обмотки двигателя или повреждение изоляции.

Обслуживание

Перед тем как проводить обслуживание, отключите вентилятор от электросети и подождите, пока он полностью остановится и остынет.
Осмотр вентилятора и очистка крыльчатки производятся, в среднем, 1 раз в 6 месяцев (периодичность зависит от условий эксплуатации).

Порядок очистки:
- снимите крыльчатку (вместе с электродвигателем);
- тщательно осмотрите крыльчатку. У крыльчатки, покрытой пылью или другими загрязнениями, может нарушиться балансировка, что вызывает вибрацию и ускоряет износ подшипников двигателя;
- чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки;
- нельзя применять очистители, абразивы, агрессивные химические вещества и моющие средства, вызывающие коррозию;
- нельзя применять острые предметы и устройства, работающие под высоким давлением;
- нельзя погружать крыльчатку в воду или другую жидкость;
- убедитесь, что крыльчатка не прикасается к корпусу;
- подшипники в случае повреждения подлежат замене.

Проверка надежности электрических соединений производится не реже 1 раза в год.
В случае неисправности необходимо выполнить следующее.
При выключении оборудования, необходимо:
• Проверить, соответствует ли сетевое напряжение и ток требованиям, указанным на наклейке изделия.
Проверить, достигает ли электрический ток оборудования.
• Устранив проблемы, связанные с подачей электрического тока, повторно включить оборудование.
Если подача электрического тока в порядке, но оборудование не включается, необходимо:
• Подождать 10-20 мин., пока остынет двигатель.
• Если не поданном напряжении спустя 10-20 мин. двигатель включается сам, это значит, что сработала автоматическая тепловая защита. Необходимо выяснить причину перегрева двигателя и устранить ее.
Если двигатель спустя 10-20 мин. сам не включается, необходимо:
• Отключить напряжение питания.
• Подождать, пока остановится все механическое движение, остынет двигатель и разрядятся подключенные конденсаторы.
• Проверить конденсатор по схеме подключения.
Если неполадки не прекращаются, замените конденсатор.
Если это не помогает, необходимо обратиться к поставщику
